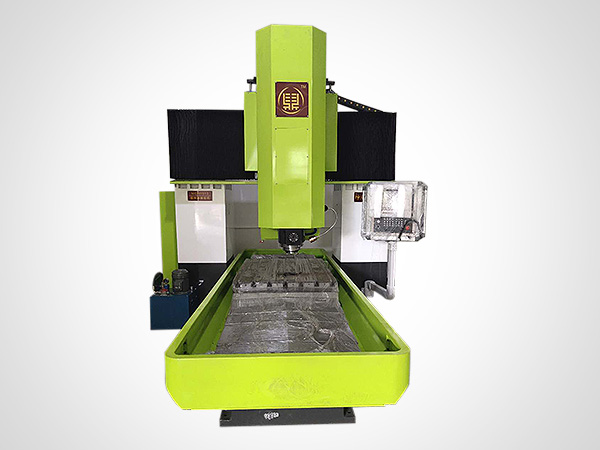

水冷板立式摩擦焊機

該設備是一臺將鋁材或銅材通過高速摩擦溶解再凝固的焊接設備。

主軸：自主研發。

主軸錐度規格：BT50。
工作臺工作進給速度：0-2000、0-1500、0-1000無極變速。
設備品類：立式二維攪拌摩擦焊機、龍門式二維攪拌摩擦焊機、臥式及特制攪拌摩擦焊機。

在線咨詢

全國熱線

18901523226

產品·介紹
Product introduce

低成本高效率

不需要開坡口，焊接時不需要保護氣體和填充材料
攪拌摩擦焊直接生產成本僅為熔焊1/6
焊縫一道成型，無需多層多道焊接
最高焊接速度可達6m/min

高質量焊縫

焊接殘余應力小、收縮小、變形小
焊縫中無熔焊氣孔缺陷
無焊接熱裂紋
無焊縫余量
焊接鋁合金時強度損失最少

綠色環保

無有害氣體、電弧、飛濺
無廢渣、廢氣排放
無恒溫恒濕要求，節能環保
相比傳統熔焊節省80%能耗

加工·應用
Processing application

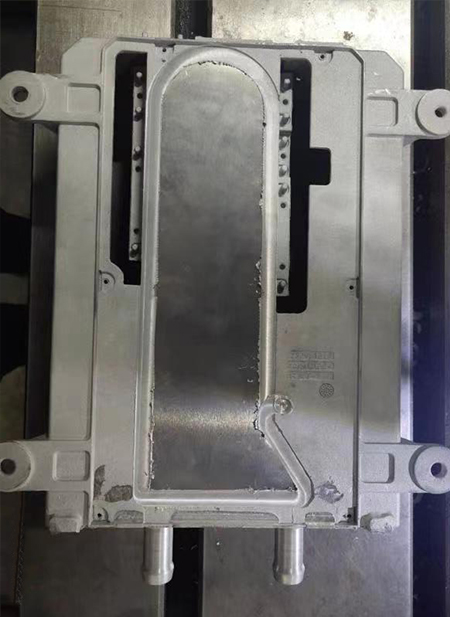

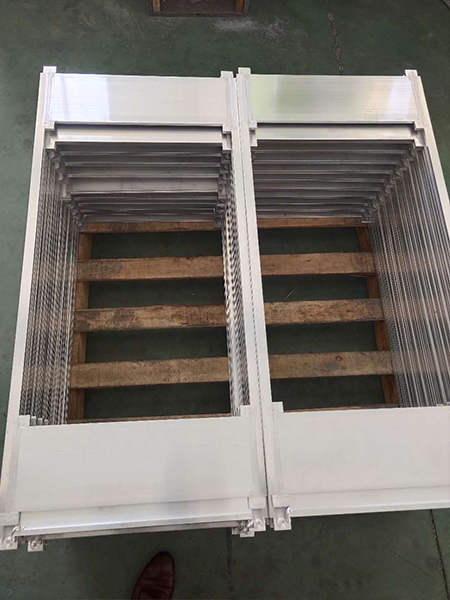

水冷板

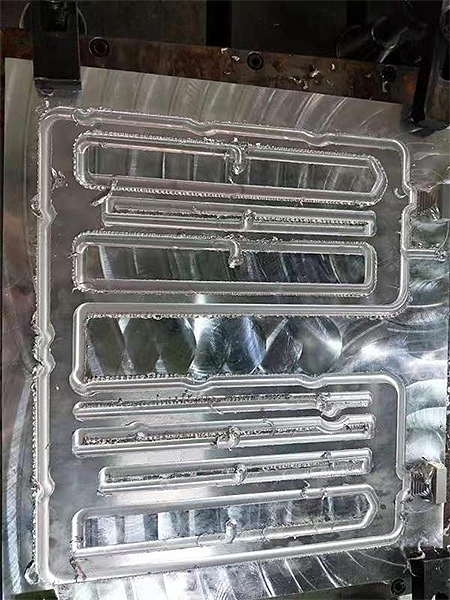

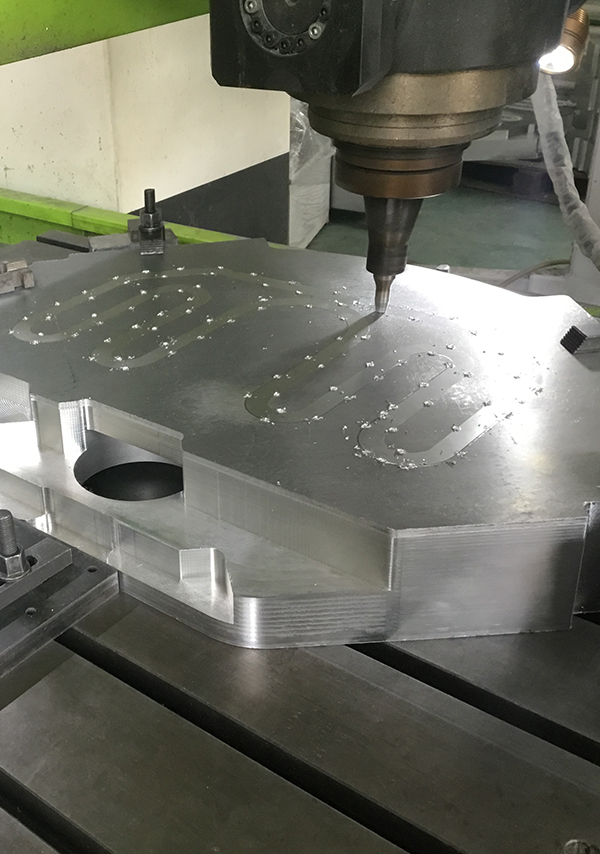

摩擦焊產品水冷板焊接成品
水冷板

產品·參數
Product parameters

項目	單位	MCH860	MCH1270	MCH1513	MCH2216	MCH3020	MCH4025	MCH5030
最大加工尺寸 (長x寬x高)	mm	800x600 x500	1200x 600x600	1500x 1300x600	2200x 1600x600	3000x 2000x800	4000x 2500x900	5000x 3000x900
工作臺尺寸 (長x寬)	mm	1000x600	1200x700	1500x1000	2200x1200	3000x1600	4000x2000	5000x2500
平行精度 (1000x1000)	mm	±0.02	±0.02	±0.02	±0.02	±0.03	±0.03	±0.03
工作臺承重 (Max)	kg	1000	1500	3000	4500	10000	12000	12000
工作臺T型槽寬度/數量/間距	mm	18/5/125	18/5/125	22/7/150	22/7/165	22/9/165	28/9/200	28/11/200
兩柱間寬度	mm	立式	立式	1460	1660	2060	2560	3060
工作臺工作進給速度	mm/min	0-2000無極變速		0-1500無極變速		0-1000無極變速
工作臺快速移動速度	mm/min	20000		15000		6000
主軸		自主研發
主軸行程	mm	500	600	600	800	900	900	900
主軸錐度規格		BT 50
數控系統	聯合研發專用系統
主軸主電機功率	kw	18.5	18.5	22	22	22	22	22
工作臺進給電機功率	kw	3	7.5	7.5	7.5	7.5	7.5	7.5
滑枕升降電機功率	kw	3	3	3	3	3	3	3
床身潤滑電機功率	kw	0.18	0.18	0.18	0.18	0.18	0.75	0.75
機床總重量	T	6.5	9	13.5	16	21	35	45
外形尺寸 (長x寬x高)	mm	2600x2700 x3100	3400x3300 x3500	5200x3300 x3600	6200x3500 x3800	7800x4000 x3900	10800x 4500x3900	13500x 5800x3900

合作·客戶
Cooperative customers

公司產品廣泛應用于：軌道交通行業、模具制造業、鋁型材深加工業、新能源汽車鋁配件行業、醫療器械行業、電子產品制作等等行業。

型材廠家：

蘇州羅普斯金鋁業股份有限公司
昆山鼎鎂輕合金有限公司
捷安特輕合金（昆山）有限公司
太倉明達鋁業有限公司
浙江海亮股份有限公司
湖北南桂鋁業有限公司
張家港宏基鋁業股份有限公司
江蘇銀亦達鋁業股份有限公司
